Создание пространственных цифровых двойников
Технокауф создает пространственные цифровые двойники зданий, сооружений, промышленных объектов и оборудования на основе фактических измерений. Исходными данными служат результаты лазерного 3D-сканирования, геодезических измерений, а при необходимости — аэрофотосъемки и существующей технической документации.
Главная задача такого цифрового представления — достоверно зафиксировать существующую геометрию объекта и сформировать цифровую основу, которую можно использовать при проектировании, реконструкции, модернизации, размещении оборудования, эксплуатации и других инженерных задачах.
Что мы называем пространственным цифровым двойником
В рамках наших работ пространственный цифровой двойник — это актуальное цифровое представление существующего объекта, построенное по результатам измерений. В зависимости от задачи результатом может быть зарегистрированное облако точек, детальная трехмерная модель, BIM-модель или сочетание нескольких видов пространственных данных.
Ключевое отличие от модели, созданной только по старым чертежам, заключается в привязке к фактическому состоянию объекта на момент съемки. Это позволяет учитывать реальные размеры, положение конструкций, оборудования, коммуникаций и другие геометрические особенности.
Как создается пространственный цифровой двойник
- Определение задачи. Уточняем объект, необходимую детализацию, систему координат и требования к итоговым данным.
- Сбор фактических данных. Выполняем лазерное 3D-сканирование, геодезические измерения или другие необходимые виды съемки.
- Обработка измерений. Регистрируем сканы, формируем единое облако точек и проверяем полноту пространственных данных.

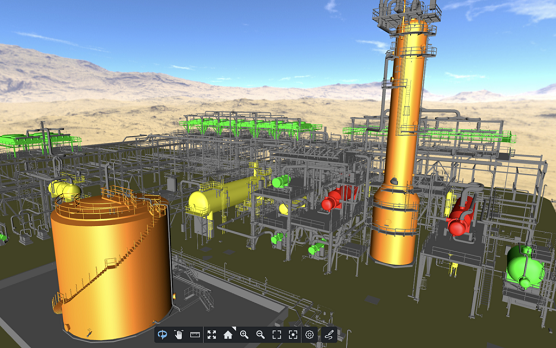

- Создание цифровой модели. В зависимости от технического задания формируем 3D- или BIM-модель существующего объекта.
- Подготовка результата. Передаем заказчику облака точек, модели, планы, разрезы и другие согласованные материалы.
Лазерное 3D-сканирование как основа модели
Лазерное сканирование позволяет с высокой плотностью зафиксировать существующую геометрию объекта. Оно особенно эффективно для промышленных зданий, инженерных сооружений, технологического оборудования, трубопроводов и помещений со сложной пространственной конфигурацией.
Подробнее о лазерном 3D-сканировании
От облака точек к BIM-модели
Если для дальнейшей работы требуется структурированная информационная модель, результаты сканирования могут использоваться для создания BIM-модели существующего объекта по технологии Scan-to-BIM. Такая модель формируется по измеренному состоянию объекта и может использоваться проектировщиками и техническими специалистами как цифровая основа для дальнейших работ.
Где применяются пространственные цифровые двойники
- реконструкция и модернизация промышленных объектов;
- подготовка исходных данных для проектирования;
- размещение нового технологического оборудования;
- анализ существующей геометрии зданий и сооружений;
- создание BIM-моделей объектов существующей застройки;
- фиксация фактического состояния объекта на определенный момент времени;
- подготовка цифровой пространственной основы для дальнейших информационных систем.
Подробнее о сборе исходных данных для проектирования
Что получает заказчик
Конкретный состав результата определяется техническим заданием. В зависимости от проекта заказчику могут передаваться зарегистрированные облака точек, 3D-модели, BIM-модели, планы, разрезы, фасады и другие пространственные материалы.
Форматы также согласовываются до начала работ и могут включать E57, RCP, DWG, IFC, RVT, PDF и другие форматы, необходимые проектной или эксплуатационной команде.
Граница услуги
Технокауф специализируется на создании пространственной составляющей цифрового двойника: получении фактических измерений, формировании облаков точек и создании цифровых моделей существующих объектов. Системы непрерывного сбора телеметрии, IoT-платформы, прогнозная аналитика, автоматическое управление оборудованием и интеграция с SCADA, MES или ERP не входят автоматически в состав данной услуги.
Если цифровая модель в дальнейшем должна стать частью более широкой информационной системы предприятия, созданные нами пространственные данные могут использоваться как основа для последующей интеграции профильными специалистами.
